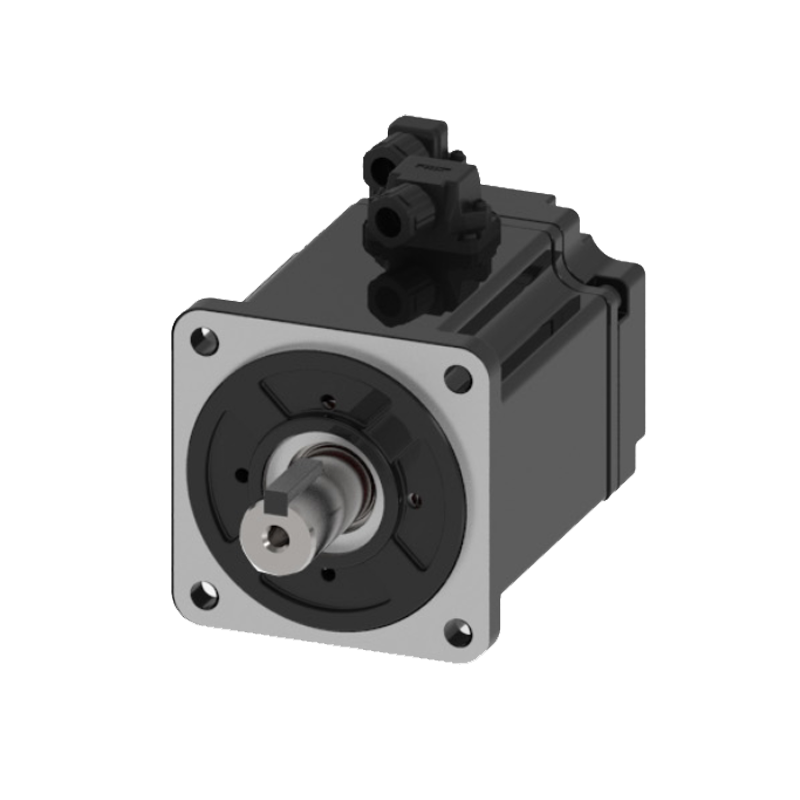

V6系列交流伺服電機相較KS/KJ系列電機，體積更小、防護等級提升至IP67、定制機型速度可達6500rpm、扭矩波動更低、過載能力更強等。

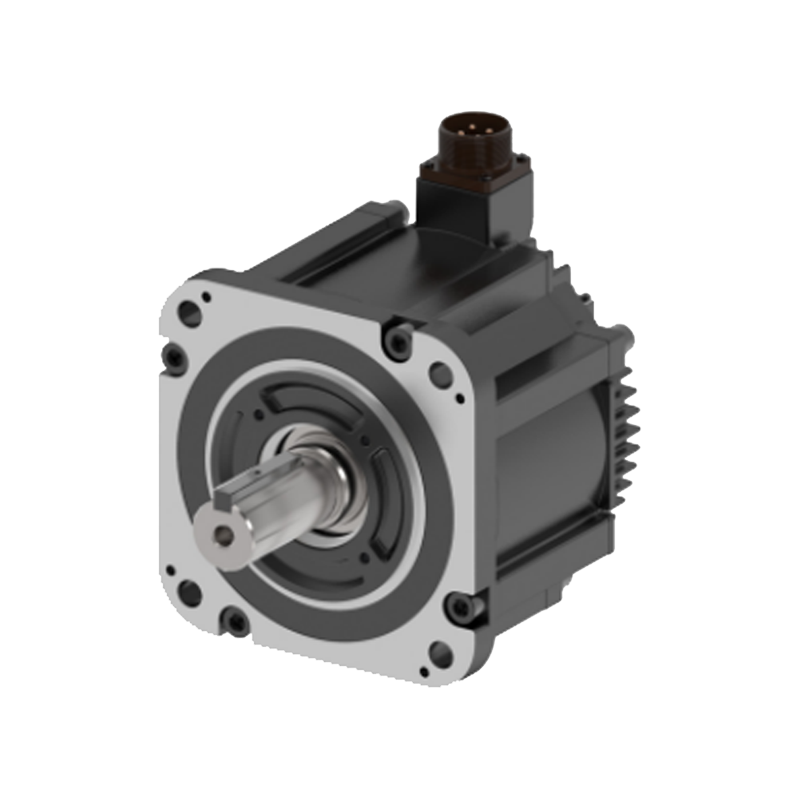

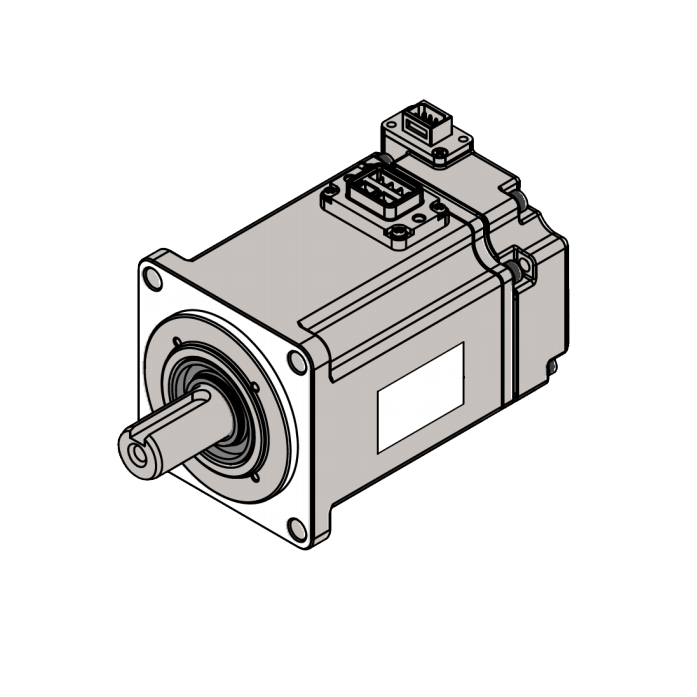

V6系列伺服電機提供23bit光編和17bit磁編兩種編碼器，新推出直插電機，客戶可根據實際需要變更線纜和連接器，適應更苛刻的環境，且與引線電機外觀無差異，方便結構設計。
特點：高性能、高過載、中慣量、磁編和光編多種編碼器形式可選、直插和引線兩種電機結構選擇。
技術參數
| 型號MV6M- | 08A |
| 電機框號 | 80 |
| 額定功率(W) | 750 |
| 額定電壓(V) | 220V |
| 額定電流(Arms) | 4.4 |
| 更大電流(Arms) | 16.9 |
| 額定轉矩*1 (N?m) | 2.39 |
| 更大轉矩 (N?m) | 8.37 |
| 額定轉速 | 3000 |
| 更高轉速 (rpm) | 6000（光編）5000（磁編） |
| 力矩系數(N?m/A) | 0.584 |
| 反電勢系數(10-3V/krpm) | 35.3 |
| 電阻(20°C) (Ω) | 0.946 |
| 電感(20°C) (mH) | 4.44 |
| 轉子極數 | 10 |
| 轉子轉動慣量(10-4Kg?m2) | 1.58(1.62) |
| 容許負載轉動慣量 | 12倍以下 |
| 電氣時間常數(ms) | 3.76 |
| 機械時間常數(ms) | 0.72 （0.73） |
| 重量 | 2.2 （3.0） |
| 防護結構*2 | 全封閉自冷IP65/IP67 |
| 散熱片尺寸 | 250×300×15 |
（ ）內為帶保持制動器的伺服電機參數值。
額定轉矩表示安裝在表中所示尺寸的鋁制散熱片上且環境溫度為40℃時的連續容許轉矩值。
軸貫通部分除外。僅使用專用電纜時，滿足保護結構規格。
轉速特性曲線
MV6M-08AA、08AB MV6M-08AM、08AN

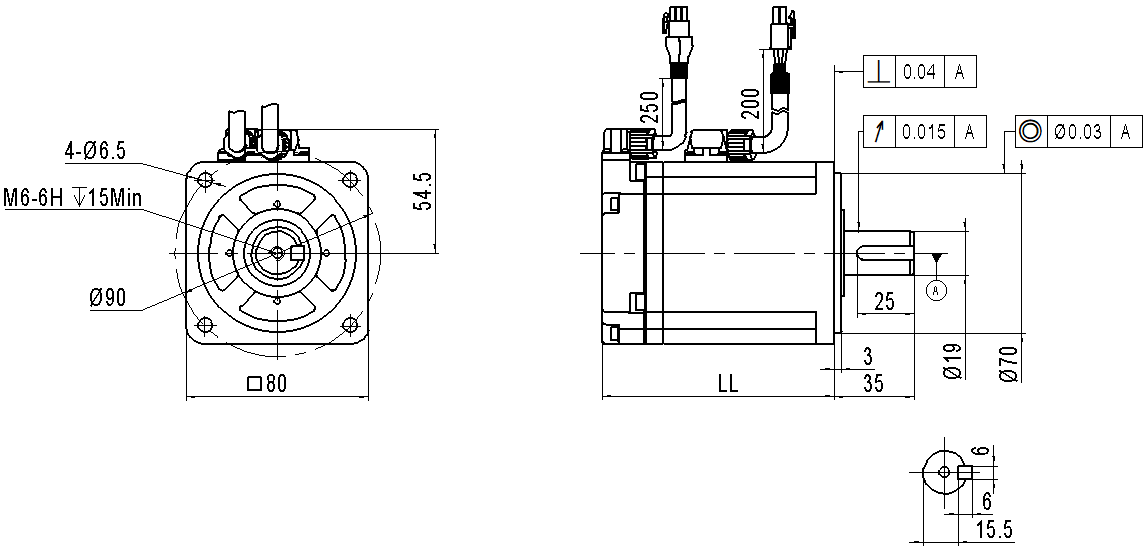

80系列伺服電機安裝尺寸
| 電機型號 | LL |
| MV6M-08A□□□ | 99.1（131.6） |
（ ）內為抱閘機型
220V電機參數/380V電機參數
*1.額定轉矩表示安裝在表中所示尺寸的鋁制散熱片上且環境溫度為40℃時的連續容許轉矩值。
*2.軸貫通部分除外。僅使用專用電纜時，滿足保護結構規格。
*3.使用帶保持制動器的伺服電機時，請注意以下幾點。
·無法將保持制動器用于制動。
·保持制動器打開時間和動作時間因放電回路而異。使用時，請務必通過實際產品確認動作延遲時間。
·DC24V電源請用戶自備
