變距滑臺,變距模組的作業原理和技術要素

作業原理

為了提高工件的輸送效率，變距滑臺通常安裝在自動化設備或機器人上。在輸送工件的過程中，送料裝置中的工件通常由變距滑臺取出，然后裝入另一個接料裝置中。為了提高裝配效率，通常會同時抓取多個工件，然后裝入接料裝置。然而，進料裝置中的工件與接料裝置中的工件之間的距離不同，并且進料裝置中的工件可以通過變間距滑臺穩定地輸送到接料裝置。

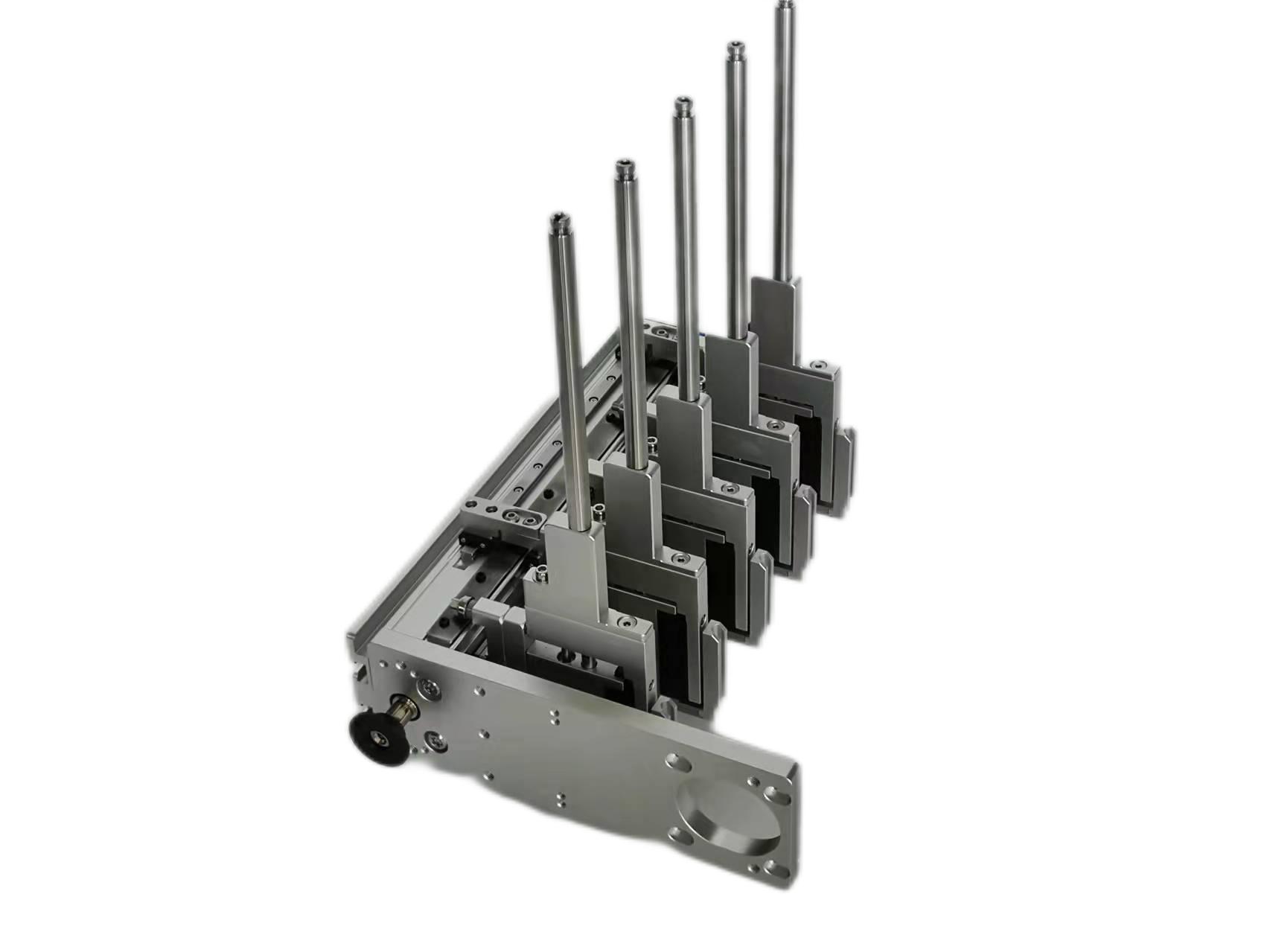

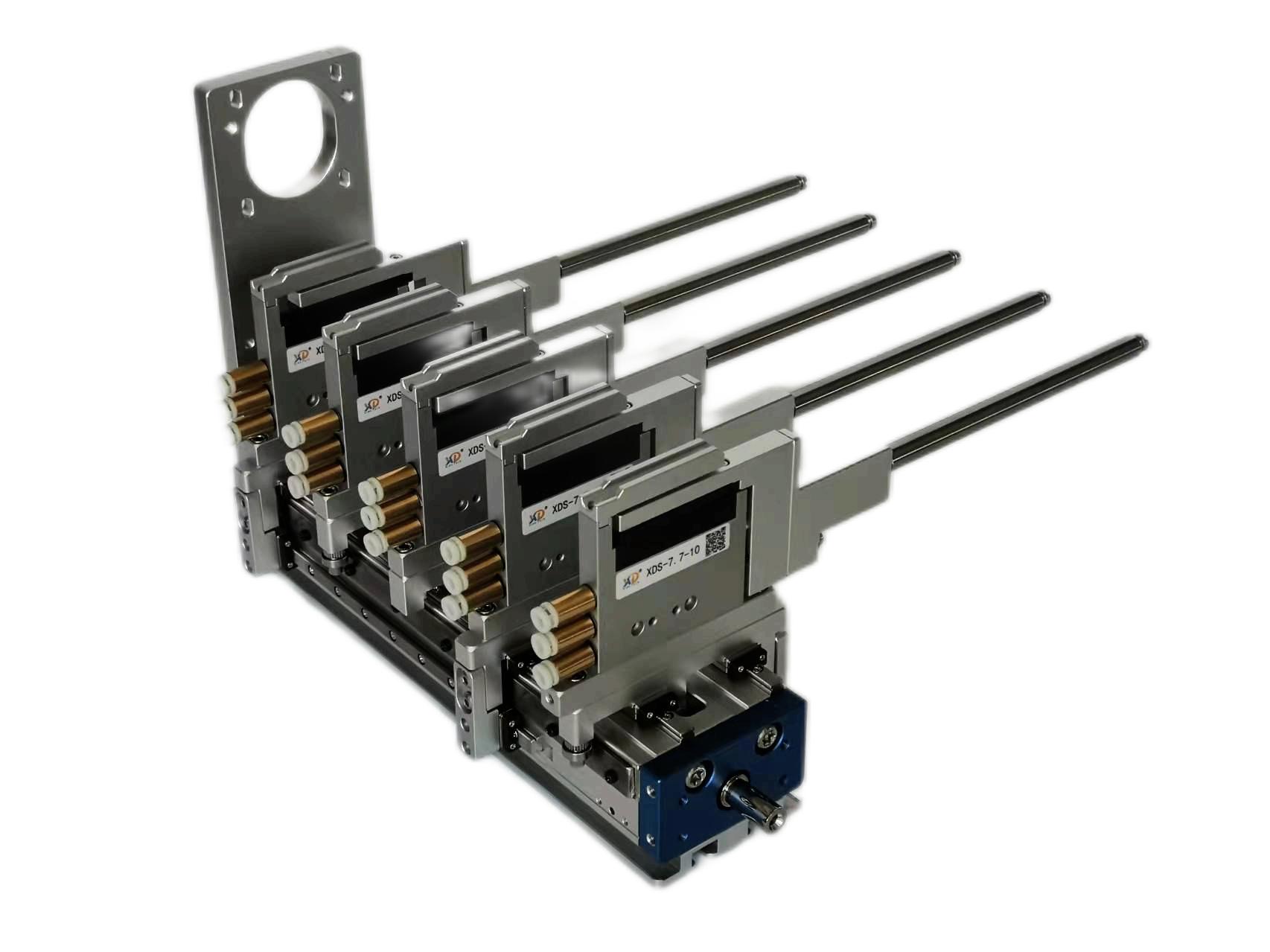

一種可變距離滑臺，包括安裝座、多個滑塊和驅動電機；安裝座內設有旋轉孔，旋轉孔頂部設有觀察口，旋轉孔內轉動安裝有旋轉柱，旋轉柱弧形槽側壁上設有導向卡槽；每個滑塊上固定有在導向卡槽內滑動的深溝球軸承；電機固定在安裝座的一端，電機帶動旋轉柱旋轉，旋轉柱帶動多個滑塊相向或相背滑動；從而便于將送料裝置中的工件輸送至借用裝置。

當驅動電機帶動旋轉柱轉動時，旋轉柱帶動導向卡槽轉動，導向卡槽與深溝球軸承滑動配合，從而帶動多個滑塊沿安裝座的長度方向滑動。

   工作人員在長期工作中發現以下缺陷:由于旋轉孔頂部設有觀察口，在變距滑臺工作過程中，自動化設備或機械手上的螺絲或其他小零件會掉入旋轉孔中，螺絲或小零件容易堵塞旋轉柱，使旋轉柱無法旋轉。

技術要素

1. 為了增加旋轉柱在旋轉孔中旋轉的平穩性，該技術提供了可變距離滑臺。


2. 本技術提供的一種變距滑臺，采用如下技術方案:一種變距滑臺，包括安裝座、旋轉柱和多個滑塊；安裝座包括導向筒，導向筒上設有旋轉孔，旋轉柱可旋轉地安裝在旋轉孔內；安裝座內固定設置有導桿，導桿穿過多個滑塊，所有滑塊與導桿滑動配合；滑塊上固定設置有兩個滑動部，兩個滑動部之間形成滑槽，安裝座還包括固定在導向筒上的蓋子，蓋子穿過滑槽，多個滑塊與蓋子滑動配合；導向筒頂部設有觀察口，觀察口與旋轉孔相通，蓋體蓋住觀察口；旋轉柱弧形槽側壁上設有導向卡槽，兩個滑動件上固定設有導向柱，兩個導向柱均與導向卡槽滑動配合；安裝座上還設有驅動旋轉柱旋轉的驅動機構。


3. 由于采用了上述技術方案，在安裝座上固定設置有蓋子，在變距滑臺工作過程中，蓋子可以擋住螺釘或其他小零件，使螺釘或其他小零件不會掉入旋轉孔中，增加了旋轉柱旋轉的平穩性；同時，蓋體與滑塊上的滑槽


4. 通過滑動配合，導桿和蓋子可以引導滑塊，同時增加滑塊滑動的穩定性；同時，滑塊和兩個滑動件可以夾緊蓋子的兩側，進一步增加了滑塊滑動的穩定性。

5. 可選地，所述導向筒上固定設置有兩個導向塊，所述兩個滑動件相互背離的側壁上設置有第二滑槽，所述兩個導向塊分別與所述兩個第二滑槽滑動配合。


6. 兩個導向塊可以對兩個滑動件進行導向，導向塊和蓋子可以夾緊滑動件，進一步增加了多個滑塊沿安裝座長度方向滑動的穩定性。
